[H/W] Mac에서 시리얼 통신하기

의료 장비를 맥북과 연결해서 시리얼 통신으로 데이터를 주고 받을 일이 있었다.

요즘은 평소에 시리얼 포트를 보는 것도 드문 일이거니와 과연 M1 칩 이후로는 연동이 잘 되는지도 알 수 없었다.

일단 RS232-RS232 케이블로 의료 기기에 하나를 꽂아주고 반대편 포트는 맥북의 허브 포트에 꽂을 수 있게 Serial to USB 어댑터를 연결해준다.

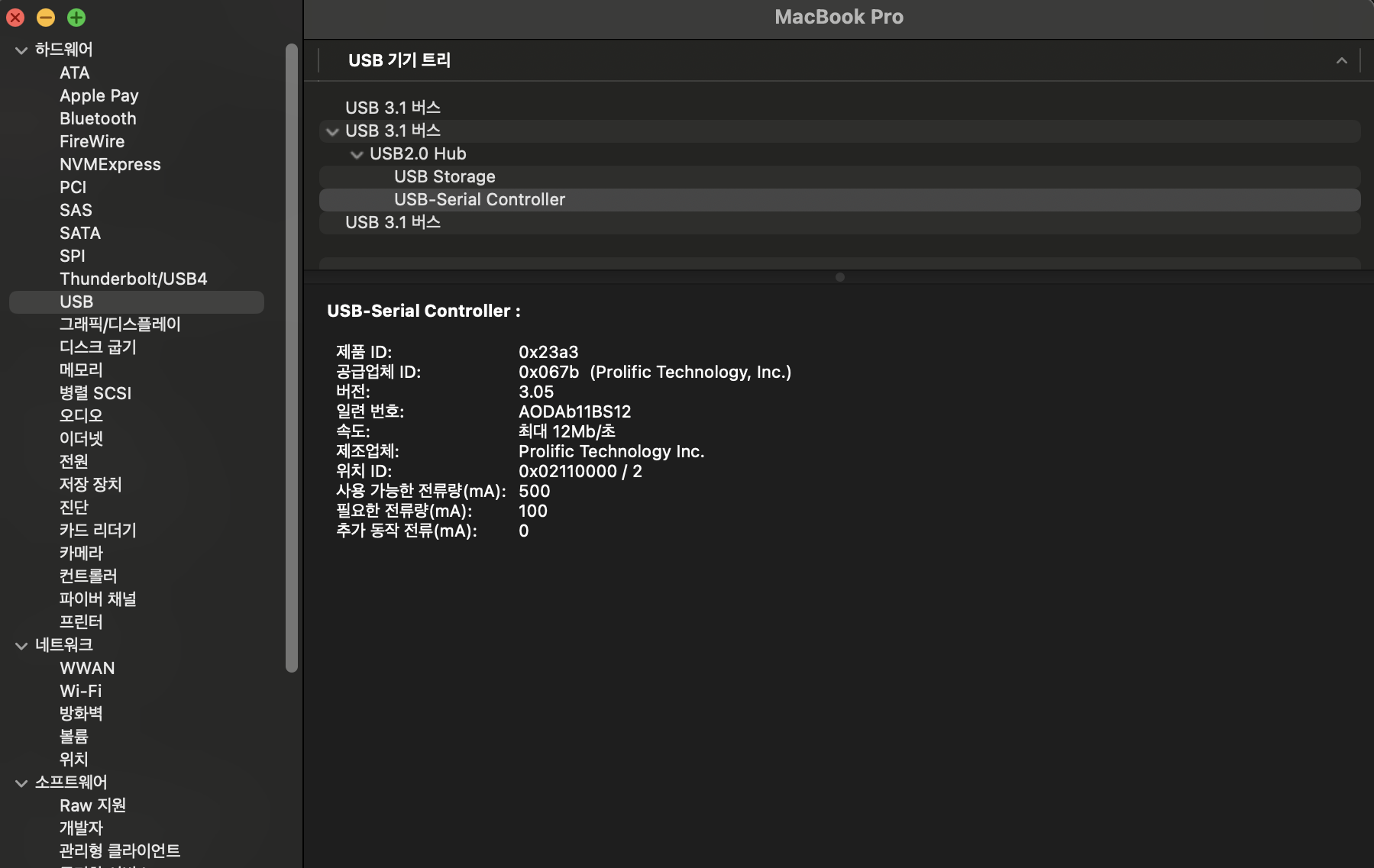

그대로 맥북에 연결하면 다음과 같이 설정 > 일반 > 시스템 리포트 상에 USB-Serial Controller가 나타난다. 즉, 하드웨어 상으로는 자동으로 연결을 인식해준다.

하지만 코드 상에서 시리얼 통신을 하기 위해서는 /dev 폴더 아래에 나타나는 장치 코드를 알아내야한다. 보통 tty~로 시작한다.

터미널에서 검색해보면 아직은 아무것도 나타나지 않는다.

$ ls /dev/tty*
# /dev/tty.Bluetooth-Incoming-Port

아무래도 드라이버가 필요한 듯해서 찾아보았다.

일단 시스템 리포트에 찍히는 Prolific Technology에서 만든 시리얼 포트를 인식하기 위해서는 드라이버를 다운로드해야 한다.

중국에서 만들었는지 중국어로 된 사이트로 연결이 된다. 관련 macOS(구OSX) 전용 드라이버는 Prolific PL2303이다.

하지만 설치를 완료해도 여전히 /dev에는 아무것도 나타나지 않는다?!

좀 더 검색을 해보니 Serial to USB 어댑터에도 드라이버가 필요한 듯하다…

이번에는 FTDI라는 홈페이지에 가서 Virtual COM port(VCP) 드라이버를 다운받는다.

FTDI(Future Technology Devices International)
USB를 시리얼 포트로 변환하는 장치를 생산하는 회사. FTDI의 USB-시리얼 변환기는 컴퓨터의 USB 포트에 연결되어 있고, 시리얼 통신을 지원하는 장치와 통신할 수 있도록 시리얼 데이터를 USB 데이터로 변환한다. 이는 특히 시리얼 포트가 없는 현대의 컴퓨터나 장치와 통신하기 위해 사용된다.

해당 드라이버는 컴퓨터가 USB 포트로 시리얼 통신을 할 수 있도록 도와주는 역할을 한다.

ARM 전용 dmg 파일을 다운받아서 설치한다. 단, 주의해야할 점은 /Applications 폴더 아래에 놓고 실행을 해야 설치가 된다는 것이다. 이후 설정 > 개인정보 보호 및 보안에서 관련 권한을 허용해 주어야 한다.

관련 이슈를 Reddit에서도 잘 설명해주고 있다.

이제 /dev 폴더를 살펴보자.

$ ls /dev/tty*
# /dev/tty.Bluetooth-Incoming-Port
# /dev/tty.PL2303G-USBtoUART2130

짜잔! 연결된 포트가 나타난다. 이제 관련 라이브러리(예 Node.js)를 이용해서 시리얼 통신을 진행하면 된다.

맥에서 시리얼 통신을 할 때는 드라이버가 필수라는 사실만 알아두자.
